光端机
产品名称: 】光端机

产品简介: 】R2001二路视频光端机


详细说明:

产品概述:

R2001 二路数字视频光端机通过一芯光纤传输2路视频、音频、数据、以太网、电话、开关信号等业务;
产品使用简单,现场开通时支持即插即用,不需要进行任何光电调整;现场接线方便,不需要任何专用工具;具有电源、光路和数据环路指示;可选独立桌面式安装和模块式机架密集安装两种结构形式

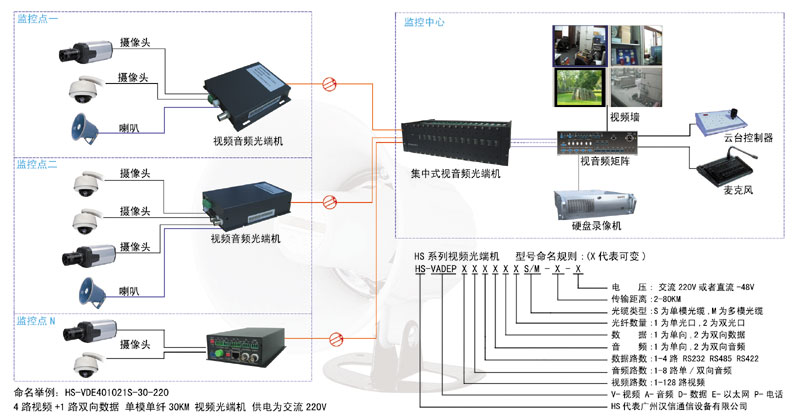

应用场合:
  • 智能交通系统(ITS)
  • 社会治安监控
  • 高速公路视频监控系统
  • 收费站视频监控系统
  • 高保真视频会议系统
  • 闭路电视工业监视
  • 校园监控
  • 安防系统
特征:
  • 工业级设计,SMT工艺
  • 622Mbit/s全数字光纤传输平台
  • 自主知识产权大规模专用集成电路核心
  • PAL、NTSC、SECAM全制式兼容
  • 2路广播级视频
  • 电源、链路、视频动态指示
  • 现场开通免调试
  • 自恢复保险
  • 19英寸3U子架兼容小型结构
技术规格:
光纤接口参数(单纤/双纤)
波 长: 单模1310nm/1550nm;
多模850nm/1310nm
光纤芯数: 收发双芯,收发单芯
发送功率: -9dBm/-5dBm
传输长度: 0-50公里/100公里
接收灵敏度: 优于-36dBm
连 接 器: SC/FC/ST
特点:可根据用户需求定制为不同的接口类型。

视频接口参数(BNC接口)

信号制式:   PAL/NTSC/SECAM
标称输入输出电平: 1VP-P
标称输入输出阻抗: 75Ω
每通道带宽:   8MHz
抽样频率:   13.5MHz / 16MHz
光线路带宽: 108Mbps/ 160MHz

异步数据接口参数(RJ45/接线端子)

速 率: 300~115.2 kbps自适应
RS485:0~19.2kbps
RS422:0~19.2kbps
接口特性: 满足ITU-T V.24标准
连 接 器: 接线端子或RJ45
连接方式: DCE
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

音频接口参数(BNC或RJ45接口)

每通道带宽:   20Hz~20KHz
采样频率: 96KHz
量化等级: 24bit
输入阻抗(Line-in): 47KΩ/非平衡
输出阻抗(Line-out): 10KΩ非平衡
标称输入输出电平: 2Vp-p
非平衡加权信噪比: 75dB(典型值)
总谐波失真:   0.1%(典型值)
特点:可完成单声道或双声道立体声的高质量音响效果。

以太网数据接口参数(RJ45)

速 率: 10M或10/100M自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
物理接口: RJ45座, 支持Auto-MDIX
工作模式: 全双工/半双工自适应

电话接口----FXO/FXS接口参数(RJ45/RJ11)

FXS电话口
振铃电压: 75V
振铃频率: 25HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
FXO交换机接口
振铃检测电压: 35V
振铃检测频率: 17HZ-60HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

开关量接口参数(RJ45/接线端子)

响应时间: <0.5ms
开关接口: 光MOS继电器 350V/120mA
物理接口: RJ45

电源:
       +5V DC,功耗   W(单端)


类  型:集中插卡式、迷你型台式

尺  寸:210mm×136mm×22mm(迷你型)


环境条件:
       工作温度:      -25℃~+70℃
       储存温度:      -40℃~+80℃
       相对湿度:      0~95%(非冷凝)
